Harici Tip Ayırıcılar

Anasayfa » Ürün Grupları » Ayırıcılar » Harici Tip Ayırıcılar

Harici tip bıçaklı ayırıcılar bina dışında açıkta kullanılır. Direk üzerinde veya açık hava şalt sahaları kullanımına uygun üretilmektedir. Bu özelliklerinden dolayı hava şartları dikkate alınarak ısı, nem, rüzgar ve diğer hava şartlarına uygun dayanıklı malzemelerle üretilir. Kumanda kolunun emniyetli mesafede ve ayakta duran bir kişinin açıp kapamasına imkan verecek özelliktedir.

HARİCİ TİP AYRICI

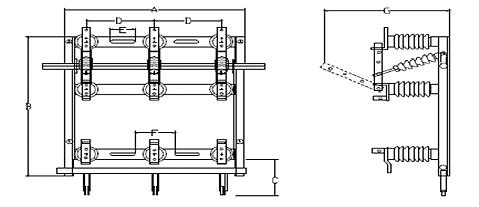

- 36KV 16kV Harici Sigortalı ve Sigortalı Topraklı Ayırıcılar ( HS - HST )

Tipi Type	Anma Gerilimi Rated voltage kV	Anma Akımı Nominal current A	Anma Kısa Süreli Dayanma Akımı Rated Short-Time Current kA	Boyutlar ( mm ) Dimensions ( mm )							Ağırlık Weight kg
Tipi Type	Anma Gerilimi Rated voltage kV	Anma Akımı Nominal current A		A	B	C	D	E	F	G	Ağırlık Weight kg
12 HS	12	630	12,5 - t6	960	910	-	350	110	240	570	105
24 HS	24			1160	1090	-	450	110	280	620	115
36 HS	36			1220	1260	-	480	110	280	940	190
12 HST	12	630	12,5 - t6	960	1030	230	350	110	240	570	112
24 HST	24			1160	1210	390	450	110	280	620	128
36 HST	36			1220	1380	630	480	110	280	940	200

- 36kV 16kA Harici Normal ve Topraklı Ayırıcılar ( HA - HAT )

Tipi Type	Anma Gerilimi Rated voltage kV	Anma Akımı Nominal current A	Anma Kısa Süreli Dayanma Akımı Rated Short-Time Current kA	Boyutlar ( mm ) Dimensions ( mm )
Tipi Type	Anma Gerilimi Rated voltage kV	Anma Akımı Nominal current A		A	B	C	D	E	F	G
12 HA	12	630	12,5 - t6	960	580	-	350	110	240	570
24 HA	24			1160	610	-	450	110	250	620
36 HA	36			1220	680	-	480	110	250	940
12 HT	12	630	12,5 - t6	960	580	700	360	110	240	570
24 HT	24			1160	610	730	450	110	250	620
36 HT	36			1220	680	800	480	110	250	940

2 FAZLI HARİCİ TİP AYRICI
- 2 Fazlı Harici Sigortalı Toprak Ayıracı


- Tek Fazlı Harici Tip Ayırıcı

HARİCİ SİGORTALI TOPRAKLI 12 kW


Özellikleri:
Ayırıcılar TSE EN 62271-102: 2002 standartları ve TEDAŞ şartnamesine uygun olarak üretilmektedir. Ayırıcılar orta gerilim şebekelerinde ve sadece yüksüz devrelerin açılıp kapatılmasında kullanılır. 12-17.5 - 36 kV, harici ve toprak ayırıcıları olmak üzere 1250A'e (dahil) kadar çeşitleri bulunmaktadır. Ayırıcılar trifaze olup normal, topraklamalı, sigortalı ve sigortalı topraklamalı olmak üzere 4 tiptir. Ayırıcılar alttan ve üstten topraklamalı olarak iki şekilde de kullanılabilirler. Ayrıca ana mil ile toprak mili arasında mekanik kilitleme sistemi uygulanabilir. Bıçaklarda çift taraflı korunmuş yaylar kullanılarak minimum geçiş direnci sağlanmıştır. Ayırıcılar asgari 5 mm. kalınlığında saçtan kıvrılarak hazırlanan U profil ve 60'lık köşebentlerden oluşan ana şaseye sahiptir. Elektrolitik bakırdan üretilen bıçak ve kontaklar gümüş kaplamalıdır. Izalatörler, haricilerde porselen, dahililerde ise isteğe bağlı olarak porselen veya epoxy-reçine olarak kullanılmaktadır. İmalattaki bütün kaynak işlemlerinde gazaltı kaynağı kullanılmaktadır. Harici ayırıcı şaseleri daldırma galvaniz, dahililer ise daldırma galvaniz veya isteğe bağlı olarak TEDAŞ şartnamesine uygun boya yapılmaktadır. Ayırıcı milleri altıköşe 27 mm. transmisyon çeliğinden yapılır. "Firmamız ISO 9001-2008 Kalite Sistem Belgesine sahiptir."
