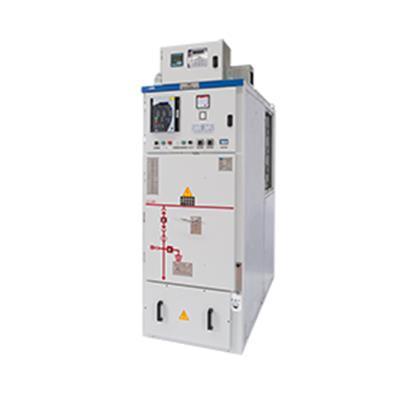

UMC Serisi Metal Clad Hücre (Çekmeceli Tip)

Anasayfa » Ürün Grupları » Köşkler ve Hücreler » UMC Serisi Metal Clad Hücre (Çekmeceli Tip)

Pegasus Grup Enerji Elektrik mühendislerinin yenilikçi teknolojisi ile tasarlanan UMC Serisi Metal Clad şalt hücreleri 36 kV’a kadar primer dağıtım sistemlerinde, endüstriyel tesislerde ve alt yapı tesislerinde kullanım amacıyla IEC standartlarına göre üretilmektedir. Orta gerilim Metal Clad hücreler yüksek akım, güç, kısa devreye dayanıklılığı ve çekmeceli kesici dizaynı ile dikkat çeken bir üründür. Pegasus Grup Enerji Elektrik Metal Clad hücreleri, farklı şartnamelere uyumlu tasarım esnekliği ile ulusal ve uluslararası pazarlarda tercih edilmektedir.

TİP	UMC 12	UMC 17	UMC 24	UMC 36
Nominal Gerilim	12 kV	17 kV	24 kV	36 kV
Şebeke Frekanslı Dayanma Gerilimi(50Hz)	28 kV	38 kV	50 kV	70 kV
Yıldırım Darbe Dayanma Gerilimi (1.2/50 µs)	75 kV	95 kV	125 kV	170 kV
Nominal Akım	630/3150 A	630/3150 A	630/3150 A	630/3150 A
Kısa Devre Akımı	31,5 kA t= 3 sn	25 kA t= 3 sn	25 kA t= 3 sn	31,5 kA t= 3 sn
İç Ark Dayanma Akımı	31,5 kA t= 1 sn	25 kA t= 1 sn	25 kA t= 1 sn	31,5 kA t= 1 sn
İç Ark Dayanım Sınıfı(IAC)	IAC-AFL IAC-AFLR	IAC-AFL IAC-AFLR	IAC-AFL IAC-AFLR	IAC-AFL IAC-AFLR
Ebatlar(mm) (Genişlik x Yükseklik x Derinlik)	650/800x 2000x 1750	900x 2000x 2000	900x 2000x 2000	1200x 2200x 2450
